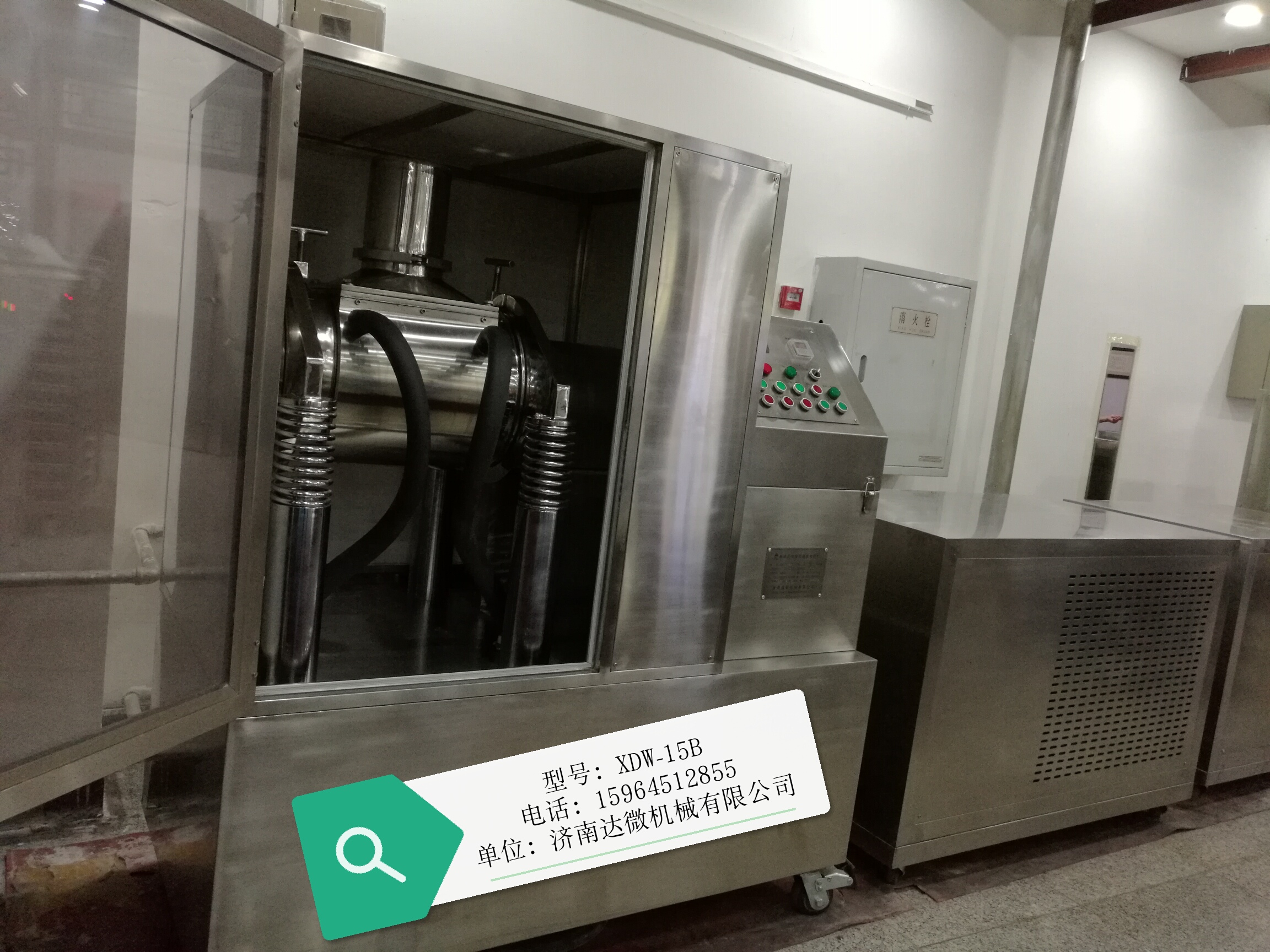

XDW-15B型中藥破壁飲片細胞破壁機全不銹鋼外觀，可放置10萬級GMP車間，制冷機循環冷卻，低溫，全密閉作業，無粉塵，零損耗。100%粉碎，無殘?jiān)Ｓ唷?/p>
濟南達微機械有限公司是專業設計、生產、銷售具有先進水平的，可以進行細胞級超微粉碎設備的高新技術企業。
該設備屬第四代振動磨，具有粉碎效率高、破壁率高、粉碎溫度低與全密閉作業等特點。粉體粒徑可達1～0.1μm，細胞破壁（膜）率達95%以上，使用范圍涉及醫藥（含獸藥和農藥）、保健食品、化妝品、化工建材、冶金能源、電子環保等行業，并已得到廣泛應用。
達微機械-細胞級微粉碎
通過打破動(植)物類藥材細胞壁（膜），來達到提高生物利用度的粉碎作業稱為中藥細胞級微粉碎。中藥材絕大多數品種來自于動(植)物，動(植)物藥材是由多種功能的細胞組成，細胞由細胞壁、細胞膜、細胞質、細胞核等組成，粒徑一般在10μm—100μm，而藥用有效成份主要存在于細胞質、細胞核之內。細胞完整無損的狀態下，有效成份只有通過細胞膜、細胞壁釋放出后才能被利用。完整的細胞膜、細胞壁對有效成份的釋放形成阻力，且這種阻力隨細胞團內細胞數量的增大而急劇增大。而藥用有效成份主要存在細胞內—細胞質與細胞核之間。受細胞壁（膜）的內向阻力和細胞團粒（粗粉）凝聚阻力的雙重影響，藥效成份難以釋出并被機體或腸道吸收，這就是中藥使用劑量大、療效不明顯的重要原因。為消除這種阻力應采取微粉碎工藝，將細胞打破以使細胞內的有效成份直接接觸溶媒。這種作業并不以細度為目的，細度僅作為一種宏觀的檢測手段，無法表達藥材粉末的真實情況。一般來說細胞的破壁率越高其細度越細。細胞經破壁后細胞內的有效成份充分暴露出來（而不是以往的通過細胞壁［膜］釋放），使藥物起效更加迅速、完全。藥物粒子經細胞級微粉碎后，電鏡觀察僅有少量完整細胞存在。
XDW-15B(低溫）型細胞級超微粉碎機的配置參數
|
型號 項目 |
XDW-15B振動式超微粉碎機 |
|
|
主機 系統 |
用途 |
該設備能夠用于超細粉碎(細胞破壁)?？蛇m用于任何纖維狀、塊狀、粘性、韌性、特硬等物料的粉碎。 |
|
功率KW |
2.2 （電壓：380V（三項））安徽皖南電機 |
|
|
主軸承 |
進口NSK |
|
|
磨筒公稱容積 |
15L |
|
|
磨筒壁厚 |
12mm |
|
|
翻轉限位 |
雙螺旋式 |
|
|
翻轉機構 |
全密閉結構支撐 |
|
|
磨介材質 |
食品藥品級304不銹鋼 |
|
|
介質尺寸 |
直徑20X254mm |
|
|
研磨方式 |
振動式 |
|
|
振幅 |
6.0mm可調 |
|
|
料筒 |
2只 |
|
|
裝料量 |
3.6L |
|
|
冷卻系統 |
冷卻連接 |
橡膠軟管+保溫管連接 |
|
低溫配置 |
全密閉6P,-25攝氏度（低-30攝氏度） |
|
|
制冷方式 |
壓縮機 ;法國泰康原裝進口 |
|
|
功率KW |
4.5(380V) |
|
|
水套 |
外水套帶保溫 |
|
|
制冷媒介 |
冷卻液 |
|
|
冷卻水連接方式 |
保溫軟連接 |
|
|
溫控器 |
有 |
|
|
電器控制 |
重要元件采用施耐德品牌,其余國產件. |
|
|
|
隔音罩 |
低噪音不銹鋼隔音罩 |
|
外型尺寸 |
主機: L1440×W800×H1750 制冷機: L1355×W750×H940 |
|
|
重量(KG) |
主機:850KG 制冷機:320KG |
|
|
設備技術 |
1、全密閉不分級技術：為保存藥效成份而采用的全密閉多磨不篩技術，有效避免產生藥效成份偏析和損失、因粉塵溢出而污染環境等現象。 2、壓縮式微粉碎技術：為提高粉碎效率和效果，運用高速撞擊力和剪切力，使物料在磨筒內受到介質的擠壓、揉捏和撕裂作用，大地縮短粉碎時間，提高了粉碎效率；同時因物料呈流態化且每一顆粒具有相同的受力狀態，其自有粘性作用可使成品形成分散均勻和精密復合化的微粒子團，增加密實度和提高生物利用度，提高微粉碎效果和技術。 3、動態優化技術：按物料的不同特性，在提高微粉碎效率和效果的同時，進行佳優化適配的技術。 4、機電一體化技術：實現設備的高性能和高水平，減少人工用量，確保成品質量穩定可控的技術，避免因人工介入過多而產生品質不穩定、受污染等現象。 5、全面自動化技術：具備單機多功能自動化（FMC柔性化），使小批量藥物生產象大批量流水線生產一樣簡便的技術。 6、潔凈安全化技術：達微超微粉碎機系列嚴格按GMP標準設計制造，能夠滿足制藥粉體裝備的特殊要求。
|
|
|
設備特征 |
1、安全性強：與物料接觸的部位均為拋光不銹鋼，其材質為醫藥食品機械通用材質(也可根據用戶要求改為其它金屬材質)，避免砷、鎘、汞、鉛、銅等重金屬混入。 2、潔凈衛生：內外面平滑、一機多用、減少污染、減輕洗凈作業負擔；粉碎過程全密閉無粉塵溢出，充分改善作業環境，有效成份不損失。 3、采用復合（透明）隔聲罩，噪音大大降低。 4、易拆卸(組裝）、易清洗、易換料。可用水、壓縮空氣、酒精、蒸汽等清洗、消毒。 5、操作簡便：容量佳適配、確保物料完全排出，操作和換料簡便。 6、維護方便：結構緊湊、占地面積小，維修養護方便。 7、改善環境：全密閉作業絕無粉塵溢出、有效成份不損失、無藥渣產生，可改善工作環境。 8、提高效率：100%粉碎，無藥渣剩余。高速撞擊力和剪切力的雙向作用，大地縮短了粉碎時間，提高粉碎效率。 9、廣譜適應：對于任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料，其破壁率高于98%。同時適應干式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體。 10、溫度可控：通過配置可進行高溫、常溫、低溫或超低溫的微粉碎，可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控制粉碎溫度。低溫粉碎，冷凍系統低溫度可達零下35℃(高檔低溫配置)。
|
|
|
物料適應 |
廣泛用于動植物 礦物中藥材的單味或復方粉末,特別適用于強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有制冷系統. |
|
|
產能kg/h |
普通中藥材(食品)2-18kg/h，-300目90-98%。靈芝孢子粉產量0.6-2kg/h（2500目），破壁率90-98%以上。 |
|
|
整機外觀 |
不銹鋼全封閉 |
|
|
放置場地 |
可放于GLP實驗室或10萬級GMP車間 |
|
|
交貨周期 |
40個工作日 |
|
|
其他說明 |
電源:3相/380; 循環冷卻系統 |
|
